TP Percobaan 1 kondisi 4
Perrcobaan 1 Kondisi 4
bdusb
1. Kondisi
Buatlah rangkaian seperti gambar percobaan 1 dengan menggunkan RS flip flop dan output 4 bit
2. Gambar Rangkaian

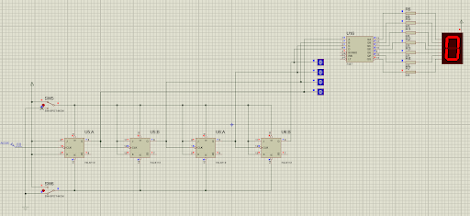

a) Gambar Rangkaian Sebelum diaktifkan
b) Gambar Rangkaian saat T flip-flop aktif
c1) Saat pin reset aktif low
c2) Saat pin Ser aktif low
3. Video Simulasi
4. Prinsip Kerja
Rangkaian Asynchronous Counter ini menggunakan 4 T-flipflop atau JK flip-flop yang inputnya disatukan, pada chip jk flipflop diatur agar memiliki kaki RS yang berguna untuk mematikan dan menghidupkan fungsi pin JK flip flop, jika input pin pada S dan R itu LOW maka pin RS akan aktif karena aktif HIGH dan output akan memberi nilai sesuai dengan tabel kebenaran pada RS flip-flop yaitu jika S = 1 maka nilai pada Q sama dengan 1 jika R = 1 maka nilai Q = 0 dan Q' = 1 dan jika kedua input RS bernilai 1 maka akan terjadi kondisi terlarang dimana output dari Q dan Q' itu sama sama 1
Untuk mengaktifkan fungsi counternya kita perlu memberi input HIGH ke kaki pin R dan S agar pin J dan K aktif dan counter akan mulai menghitung dari 0000 0001 0010 0011 .... 1111 lalu balik ke 0000 lagi, perubahan nilai ini karena T flip-flop selalu toggle karena input kaki J dan K selalu 1 jika switch nya aktif.
5. Link Download
